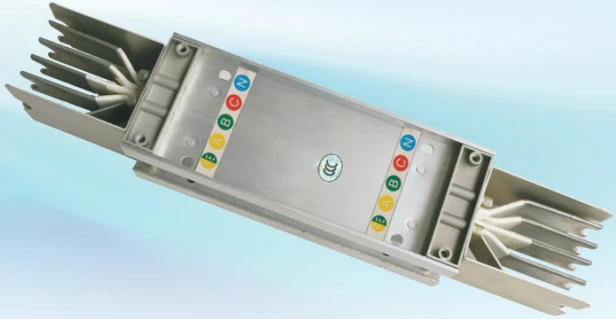

CMC TIHE SISUKANAL

HDCMC tihe siinikanal sobib vahelduvvoolu kolme-faasilise neljajuhtmelise ja kolme-faasilise viie juhtmega süsteemidele sagedusega 50-60 Hz, nimipingega 69 OV ja nimitöövooluga 100-6300 A toite- ja jaotussüsteemide jaoks. Tööstustehastes, haiglates, kaubanduskeskustes, kõrghoonetes või kõrgtehnoloogilistes keskkondades mõeldud odava-kulu ja kulutõhusa-energia ülekande- ja jaotuslahendusena saab kogu süsteem kulutõhususe tasakaalustamisel rakendada tõhusat elektrijaotust.

Küsi pakkumist

Toote tutvustus

Struktuuri omadused:

Väike suurus ja suur paindlikkus

Kompaktne "võileiva" struktuur mitte ainult ei säästa ruumi, vaid sellel on ka suurepärased pingelanguse omadused. Nurkade ja kõrguste muutmiseks saab kasutada erinevaid funktsionaalseid üksusi, mis on paigaldatud igasse hooneruumi, näiteks poolkorrusele või seinte äärde.

Mugav ja kiire ühendus

1. Kooniline isolatsiooniplaat suurendab mehaanilist tugevust ja vormitud kest tagab surve ja servade mittekõverdumise;
2. Suure -mõõduga kausikujuline mangaanterasest seib tagab ühtlase surve kontaktpinnale;
3. Tavalise "19" mutrivõtmega saab pingutada kahepealise ühe poldi punase indikaatormärgiga Kui näidiku märk loomulikult langeb, saab kindlaks teha, et ühendusliide on pingutatud ilma testriistadeta;
4. Polte saab hoolduse ajal uuesti kasutada;

5. Liigend on reguleeritav 16mm võrra.

Kõik alumiiniumist korpus

1. Siini kanalisüsteemi korpuseks on kerge, vormitud täielikult suletud alumiiniumsulamist profiili, millel on ainulaadne struktuur, mis välistab vajaduse arvestada optimaalse paigaldusasendi ja mis tahes vähendusteguriga;
2. Pihustatud alumiiniumist kest talub 1000 tundi soolapihustustesti;

3. Alumiiniumist kest on suurepärase roostekindluse, soojuse hajumise ja juhtivusega (üldkesta maandusvõimsus on 50%);

Kvaliteetsed juhtivad ja isoleermaterjalid

1. Siinikanalisüsteem kasutab juhtivate materjalidena kvaliteetseid tina- või hõbetatud vask- või alumiiniumvardaid ning juhtivate vardade välispinnal on hea korrosioonikaitse ja siini löögikindlus;
2. Juhtiivsiin on mähitud B--klassi (130 kraadi) termiliselt moodustatud polüesterfim isolatsioonimaterjali, mis parandab oluliselt isolatsiooni tugevust;
3. Keskkonnasõbralike isolatsioonimaterjalide vastuvõtmine, SGS-i kuue elemendi füüsilise omaduse testimise ja ROHS-i nõutud UL-sertifikaadi läbimine.

ScreenShot2026-06-26104332297

Peamised tehnilised parameetrid:

Nimivool	A	250	400	630	800	1000	1250	1600	2000	2500	3150	4000	5000
Väline mõõde	mm	128x90	128x90	128x105	128x115	128x125	128x140	128x180	128x210	128x260	128x345	128x435	128x525
Kaal	Kg/m	9.4	10.6	14.1	16.4	18.6	22.0	31.1	37.9	53.1	64.5	85.3	106.0
Reaktsioonivõime	mΩ/m	0.113	0.105	0.105	0.105	0.077	0.058	0.038	0.029	0.024	0.02	0.012	0.009
Vastupidavus	mΩ/m	0.102	0.102	0.102	0.102	0.074	0.056	0.037	0.028	0.023	0.019	0.011	0.008
Reaktsioonivõime	mΩ/m	0.028	0.026	0.026	0.026	0.02	0.014	0.01	0.008	0.006	0.005	0.005	0.004
Pinge langus	V/m	0.010	0.098	0.113	0.113	0.096	0.084	0.086	0.093	0.083	0.082	0.082	0.076
